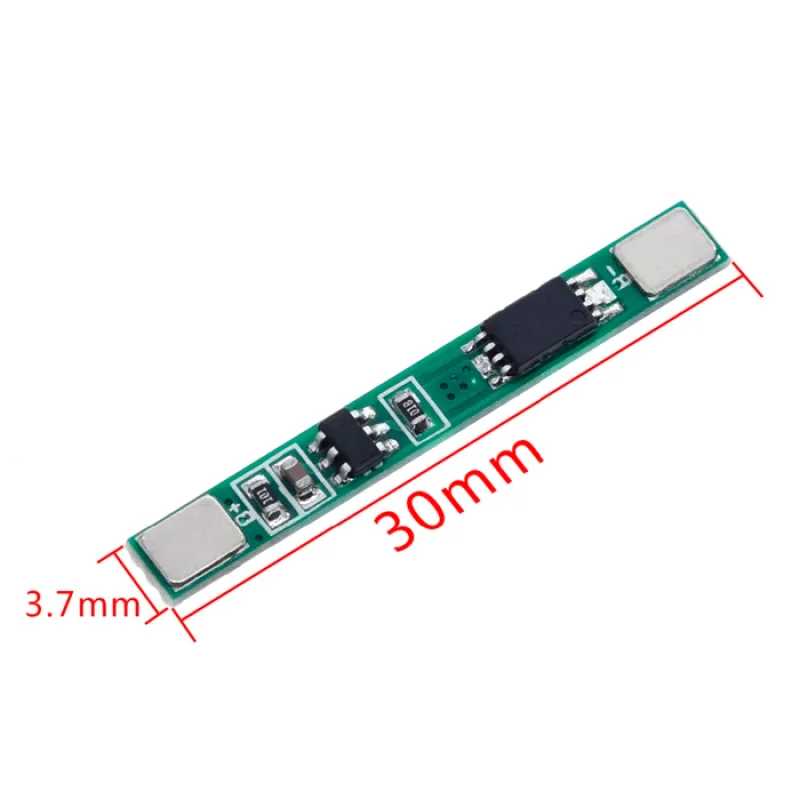

Контролер заряду/розряду батареї BMS 1S 3.7V 3A для Li-ion 18650 21700

Опис

BMS (Battery Management System) – це електронна плата, яка ставиться на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.

Система керування та балансування забезпечує індивідуальний контроль напруги та опору кожного елемента акумулятора, розподіляє струми між складовими акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне підключення/відключення навантаження.

Плати захисту BMS можуть бути різних розмірів і на різну кількість осередків, тобто окремих акумуляторів. Принцип роботи таких плат дуже простий, вони відстежують напругу на кожному осередку акумулятора. І якщо на будь-якому осередку напруга перевищить поріг спрацьовування, то в BMS спрацюють силові транзистори і відключать акумулятор від заряду або розряду. Також при встановленій напрузі включається балансування. Основний параметр, на який варто звертати увагу, це струм, на який розрахована плата захисту.

ХАРАКТЕРИСТИКИ

• Номінальна напруга: 3.7-4.2
• Напруга повного заряду: 4.2 В
• Напруга перезаряджання: 4,25 (+/-0,5 В.)
• Напруга розряду: 2,45 В
• Максимальний безперервний струм заряду: 2 А
• Максимальний струм безперервного розряду: 2 А
• Захист від струму: 3A
• Діапазон робочих температур: -40…85 С
• Розмір: 30х4х2 мм

ОСНОВНІ ФУНКЦІЇ

• Захист від перезаряду
• Захист від перерозряду
• Захист від короткого замикання
• Захист від перевантаження струмом
