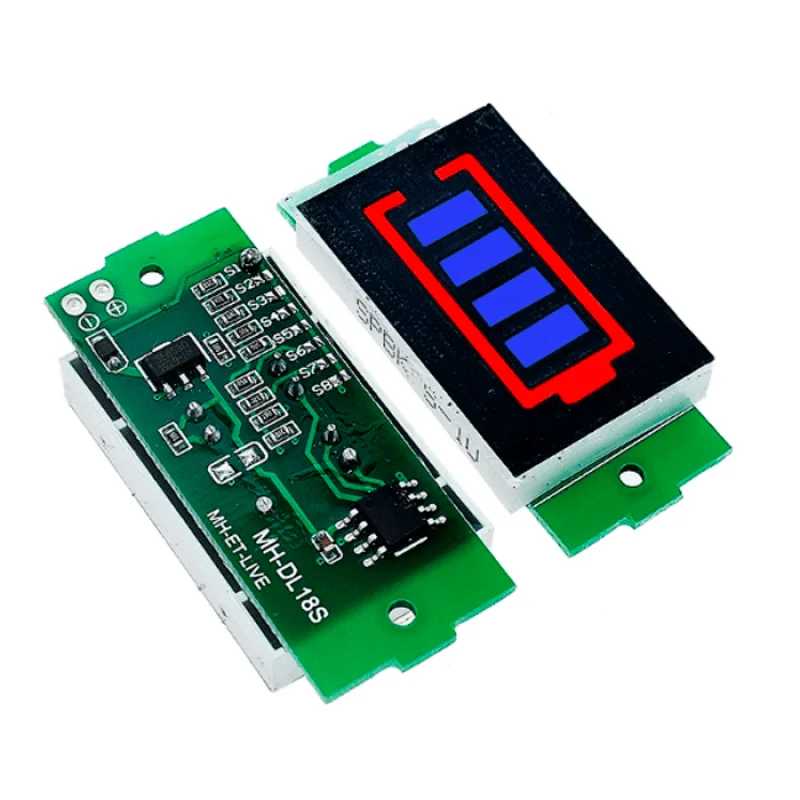

Універсальний індикатор рівня заряду акумулятора 1-8S синій

Опис

Універсальний індикатор рівня заряду для Li-ion батареї (1S-8S). Модуль у реальному часі показує рівень заряду акумулятора, але якщо Ви хочете періодично перевіряти стан заряду, під’єднайте в ланцюг кнопку з/без фіксації. Модуль дає змогу встановити за допомогою підпайки однієї перемички на платі (допускається тільки одна) необхідну конфігурацію батареї (кількість тестованих комірок) від 1S(3.3-4.2В) до 8S(28.6-31.2В).

Режими роботи:

• напруга батареї перевищує N (кількість елементів батареї) * 3,3 В, буде відбиватися одна смужка індикатора
• напруга батареї перевищує N*3,5 В, будуть відбиватися дві смужки індикатора
• напруга батареї перевищує N*3,7 В, будуть відбиватися три смужки індикатора
• напруга батареї перевищує N*3,9 В, будуть відбиватися чотири смужки індикатора
• напруга акумулятора менша, ніж N * 3,3 В, 4 смужки індикатора будуть вимкнені (акумулятор необхідно зарядити).

Характеристики:

• діапазон вимірювання напруги: 3 – 31.2 В
• точність вимірювання: 2%
• струм споживання: 5 мА
• діапазон робочих температур: -20 до +50 °С
• колір дисплея: контур батареї — червоний, рівень заряду — синій.
